Интернет через Ethernet


Ящик для домашней сети (теория).

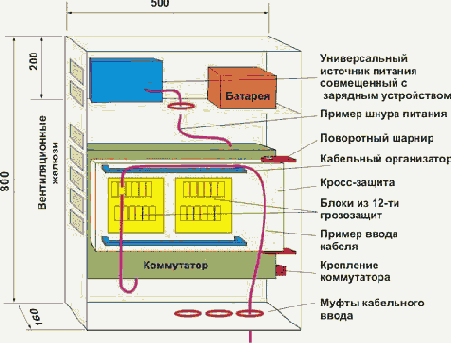

Рисунок 2.14. Ящик для домашней сети (теория).



Ящик для домашней сети (теория)

  • Металл - 3 мм внешняя крышка, 2 мм каркас, желательно прочная порошковая окраска.
  • Дверь съемная (без шарниров), замок сейфового типа (на 3-4 стороны).
  • Активные устройства располагаются вертикально, разъемами RJ45 вбок или вниз (что бы не в них не попадала пыль).
  • Так как кроссовая панель и кабельные организаторы занимают много места, они должны быть расположены над активным оборудованием. При этом кроссовая пластина может быть "открыта" на шарнирах, предоставляя возможность снять устройство (коммутатор, маршрутизатор) или переключить порты. Естественно, делать это нужно не разбирая "приходящие" линии.
  • Кросс должен быть совмещен с грозозащитой. Вводной зажим проводников RJ45 или болтовой (для П-296), выходной - RJ45 (есть возможность коммутации шнурами).
  • Опционально устанавливается универсальный источник питания с выходными напряжениями 5, 7, 9, 12, 15, 220 Вольт. Он же обеспечивает при необходимости подзаряд аккумуляторов.
  • Могут быть установлены средства сигнализации, контроля температуры, и т.п. мониторинга/управления.

Главный недостаток показанной конструкции - высокая стоимость. Отечественным домашним сетям еще только предстоит привыкнуть к мысли, что оборудование узла может стоить значительно дороже, чем установленное в нем активное оборудование.

Стихийное развитие сетей начиналось с установки хабов в картонные коробки (или совсем без них), металлические ящики появлялись только через некоторое время, после участившихся случаев воровства. Затем оборудование усложнялось, увеличивались его количество и размеры... Можно сказать, что "ящикостроение" то же проходит эти стадии.

Для начала, андеграундный этап. Корпус сварной из кусков швеллеров, гаражный шарнир, внутренний крепкий замок. Не всякий лом поможет против такой конструкции. Серьезно выглядит.
