Кросс с жилом доме.

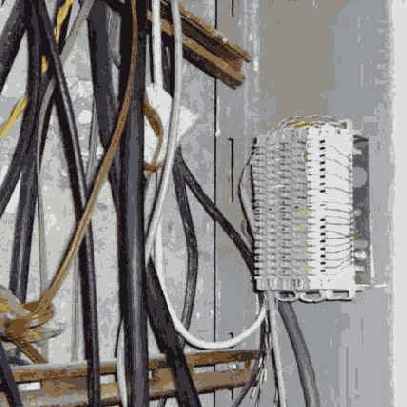

Рисунок 2.24. Кросс с жилом доме.
Симпатичная, компактная конструкция - и никаких проблем с надежностью и удобством обслуживания.
Кроме специальных кроссов можно использовать розетки, грозозащиты, клеммные коробки, соединители типа скотчлок, и тому подобные приспособления. Важно только помнить, что для 10 мегабит достаточно соблюдения требований Категории 3 (по сути, требуется "телефонное" качество). Но если предполагается использовать 100 мегабит - придется обеспечивать Категорию 5, и соответственно стоимость соединения сильно возрастет (или заметно упадет качество линии).
В заключение, два небольших организационных вопроса, которые часто выпадают из поля зрения начинающих провайдеров.
Во-первых, при строительстве внутридомовой разводки очень важно разделить зону ответственности за проложенный кабель. Как правило, провайдер обслуживает за свой счет только линию только до квартиры пользователя. Прочие работы ведутся за счет абонента. В некоторых кооперативах весь кабель обслуживается пользователем, но большого распространения такой подход по понятным причинам это не получил.
Хотя известен по крайней мере один экзотический случай, когда для приема в сетевое сообщество требуется сдать небольшой техминимум. И это в сети на несколько сотен абонентов.
Во-вторых, кабелям нужна хорошая (и главное подробная) маркировка, причем желательно не только около портов активных устройств, но и в некоторых местах по ходу следования линий. Опыт СКС малоприменим не только из-за больших длин линий, но и разных идеологических подходов к сети. "Домашняя сеть" (в отличии от СКС) не статичная инфраструктура, она непрерывно развивается.
Способов маркировки достаточно. Но большинство стандартных малоудобны из-за низкой информативности. При работе монтажнику желательно знать как можно больше о линии - по крайней мере код (идентификационный номер), имя пользователя, адрес, IP. Постоянно носить с собой шпаргалку-расшифровку конечно можно, но не сложно предположить что из этой затеи выйдет в реальности.
Хорошо себя показали следующие варианты:
- Самый недорогой и надежный - нарезаный линолеум. Кусочек, сантиметра полтора шириной, 3-4 длиной. Два отверстия, в которые пропускается кабель. Надписи делаются шариковой ручкой.
- Внешне красивый способ - специальные бирки для ключей. Цветная пластмасса с бумажной вставкой, закрытой целлулоидом. При замене IP бумажка легко вытаскивается и заменяется на новую. И по цветам бирки могут отличаться как входящие, исходящие и пользовательские.
- Бумажная бирка (часто закрытая скотчем). Способ не очень удобный, однако широко применяющийся на практике. Может быть выполнена как "флажком" (что иногда мешает при большом количестве портов), так и плотно примотанной к кабелю (маркировка трудноразличима).
- Надпись по кабелю шариковой кучкой или специальным маркером. Это еще более неудобно, чем бумажная бирка, но то же широко используется...
Разбираться в кабельных линиях без маркировки удовольствие, мягко говоря, ниже среднего. Особенно если они проложены кем-то другим. Поэтому требовать от монтажников маркировку совершенно необходимое условие благополучного действия сети в течении длительного времени.
