Соединение силового кабеля.

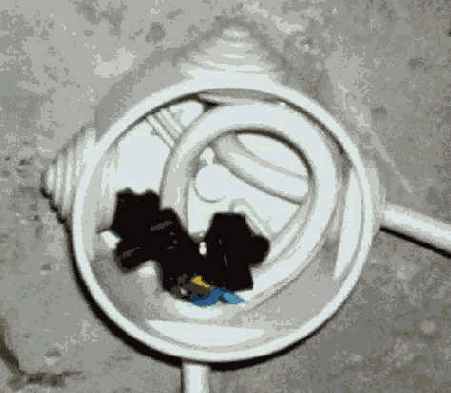

Рисунок 2.2. Соединение силового кабеля.
Данное соединение выполнено зажимами в специальной коробке.
Главное, из-за электрокоррозии нельзя скручивать между собой медные и алюминиевые проводники. Это можно сделать только через переходные муфты.
Если нужно сделать разъемное соединение (штекер, вилка), желательно использовать качественные комплектующие с надежными контактами. Ухудшение соединения и, как следствие, нагревание, может вызвать цепную реакцию - разрушение конструкции, обгорание изоляции, затем короткое замыкание. Обычно при этом все кончается сгоревшими предохранителями, но до беды совсем не далеко...
Кабельные линии.
Понятно, что кабельные линии Ethernet сами по себе возгорания вызвать не могут. Единственная их пожароопасность заключается в возможности горения, выделения дыма и вредных химических веществ. Существует множество отечественных и зарубежных стандартов, которые нормируют эти свойства.
Можно перечислить IEC 1034 (эмиссия дыма), IEC 754 (коррозийная газовая эмиссия), IEC 332-3C - испытание распространения огня в пучке кабеля. Либо "наши" ГОСТ Р МЭК 332-1-96, УДК 621.315.2.001.4:006.354 Группа Е46, ОКС 29.060.20, ОКСТУ 3509.
Впрочем, все эти испытания существенны для толстых пучков кабелей, которыми отличаются современные СКС. Отдельно взятая витая пара поддерживать горение не будет, и химических веществ много не выделит. Так что проблема для домашних сетей не слишком актуальна.
Хотя в особо ответственных случаях можно использовать специальные кабеля, у которых в качестве внешнeй оболочки используется материал LSHF-FR (малодымящий при возгорании, не содержит галогенов) или его аналог. Такая витая пара обычно имеет оранжевый цвет.
Несколько хуже обстоят дела с толстыми кабелями внешней проводки. В них есть чему гореть, поэтому существует ограничение на их размещение внутри здания. По стандартами допустимая длина составляет около 15-ти метров (этого обычно достаточно для установки переходной муфты). Впрочем, в некоторых случаях ограничение можно обойти путем обмотки кабеля негорючим материалом или прокладкой в металлической трубе (рукаве).
Следующий момент, на которой стоит обратить внимание - шахты слаботочной проводки в высотных зданиях. В них могут накопиться пучки существенного объема, а противопожарные межэтажные обычно "пробки" отсутствуют. При такой "архитектуре" горение может по кабелю быстро распространяться между этажами. Но... Едва ли это проблема Ethernet-сетей. Обычный телевизионный или силовой кабель содержит горючего материала больше, чем целый пучок витой пары.
И последнее. Часто в домашних сетях упрощают монтаж и используют для прокладки кабелей неподходящие места - короба вентиляции, квартирные вытяжки, и т.п. Излишне говорить, что с точки зрения стандартов это грубое нарушение. Но если не уходить далеко от здравого смысла, неправильно проложенные один-два кабеля обычно не способны причинить какой либо "пожарный" ущерб.
