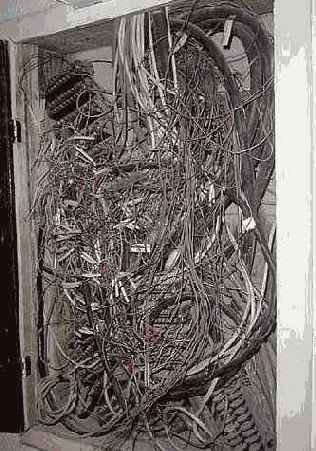

Рисунок 2.22. Состояние шахты слаботочной проводки.
Через такое нагромождение проводов проложить новую линию не так-то просто. Впрочем, подобная картина не типична для жилых домов, хотя в офисных зданиях встречается очень часто.
Прокладка собственных стояков слаботочной проводки. Способ очень дорогостоящий, но при реализации долгосрочных проектов возможны и такие жертвы. Особенно в старых домах, где шахты слаботочной проводки полностью отсутствуют. Самый распространенный материал для подобных работ - металлические трубы различного сечения или прямоугольные профиля.
По вентиляционным коробам, вытяжкам, и прочим неприспособленным для прокладки кабелей местам. Иногда этот способ удобен и недорог, но его главный недостаток - незаконность. Если владельцы (или ответственные организации) обнаружат такую линию, она в лучшем случае будет удалена. В худшем возможны штрафные санкции. Правда справедливости ради нужно сказать, что даже вероятность обнаружения очень мала, а уж санкции и вовсе редкость.
Прокладка по внешней стене дома. Такой метод часто практикуется начинающими сетями, но стандартная витая пара служит в таких условиях недолго (обычно от полугода до 2-3 лет). Да и вид фасада портится. Но в сложной ситуации прокладка по внешней стене вполне применима - особенно при использовании витой пары для наружных работ.
Так могут применяться разнообразные экзотические способы - прокладка в недействующем мусоропроводе, водосточной трубе, по архитектурным элементам... Но разумеется, к массовым технологиям это отнести нельзя.
Следующий момент, на который необходимо обратить внимание - соединение кабелей. В обычных СКС кабель прокладывается строго одним куском от кросса до розетки (соединение допускается только в одной "консолидационной" точке). Однако в трудных условиях внутридомовой разводки так действовать очень сложно.
Ведь прокладка делается не один раз на все случаи жизни, а последовательно, по одному кабелю. Да и конфигурация сети может меняться с течением времени в достаточно широких пределах. Поэтому кабеля часто соединяют между собой. Иногда это делают следующим образом:
