Рабочее место сварщика.

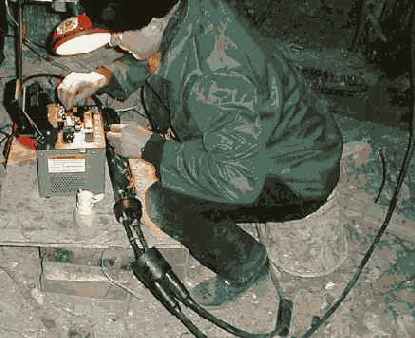

Рисунок 3.20. Рабочее место сварщика.
Вместо стула - ведро. Стол - кусок ДСП, установленный на 4 стопках кирпичей. Смотреть страшно. Кругом голубиный помет. И на всем этом стоит аппарат за 18 тысяч долларов.
Все кабеля перед сваркой заведены в муфту-треххвостку, их оболочки намертво закреплены на специальной площадке. Модули сняты. После этого работа идет только с волокнами.
Сварка на автомате Fujikura выглядит не романтично. Волокно вкладывается в аппарат, фиксируется простыми зажимами, и... все. Совмещение, сварка, проверка - все на автомате, да еще с показом процесса на жидкокристаллическом мониторе. Главное, не забыть вовремя надеть трубочку защитной гильзы.
После сварки автомат проверит прочность соединения на разрыв и приблизительно измерит качество шва.
Конечно, перед работой есть этап настройки на волокно, но он не занимает много времени.
После сварки место стыка волокон герметизируют гильзой (термоусадочной трубочкой, с вставленным внутрь для жесткости металлическим штырьком). Для нагрева гильз на сварочном аппарате предусмотрено специальное приспособление-печка.
