Укладка в коробку

После приклейки можно, наконец, уложить все в коробку. Подсоединить коннекторы к оптическим соединителям. Разложить волокна. Крепко закрепить оболочку кабеля на коробке (делали мощными капроновыми стяжками).

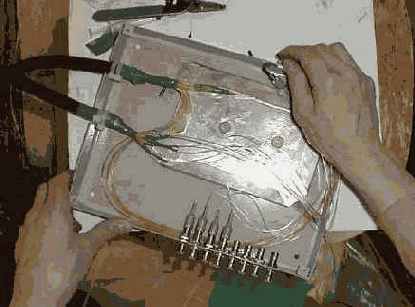

Рисунок 3.16. Укладка в коробку.

На фотографии показана недорогая полусамодельная коробка. Но внешнему виду и удобству она конечно уступает фирменным аналогам, но зато стоит менее $20.

Вообще, подойдет практически любая коробка (вообще можно смонтировать кабель на стене и залить монтажной пеной). Но нужно соблюдать следующие условия:

Кабель должен быть надёжно закреплён как оболочкой, так и силовым элементом;

В разделанное место не должна попадать вода и пыль;

В коробке должно быть места столько, чтобы выдержать все нормы на максимальный радиус изгиба кабелей и зачищенного волокна.

Кстати, неплохие коробки получаются из электрошкафчиков. Места много, есть кабельный крепёж. И сертификаты то же в наличии.

Определить, какое волокно откуда, по цвету оплетки обычно невозможно. Вот так Российские производители экономят на красителе. Страшного в этом ничего нет. Волокна надо "просветить" и отмаркировать.

Сделать это можно при помощи обычного фонарика, а в его отсутствие хватит и светодиода ближайшего хаба. Свет, направленный с противоположного конца кабеля, отчетливо виден невооруженным глазом как яркая точка на торце коннектора. Еще удобнее смотреть на это в микроскоп - в этом случае можно просветить волокно даже спичкой.

Заодно будет понятно, не было ли сломано волокно где-то в процессе приклейки коннекторов.

Если остались лишние разъемы, или большие петли волокна - их обязательно нужно закрепить. На крайний случай - даже скотчем.
