Схема заземления.

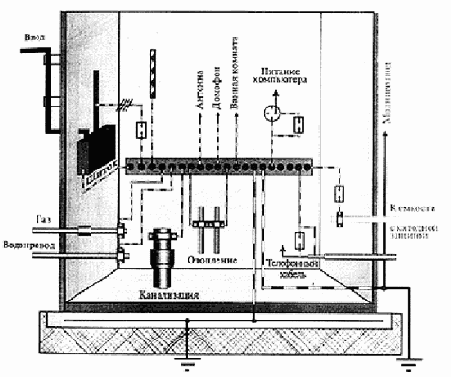

Рисунок 4.6. Схема заземления.


Картина довольна необычная (для бытового восприятия). Буквально все, что есть в доме, должно быть заземлено на специальную шину. Поэтому может возникнуть вопрос - ведь жили без этого десятки лет, и все живы-здоровы (и слава Богу)? Зачем все так серьезно менять? Ответ простой - потребителей электричества становится больше, и они все мощнее. Соответственно, риски поражения вырастают.

Но зависимость безопасности и стоимости величина статистическая, и экономию никто не отменял. Поэтому слепо класть по периметру квартиры медную полосу приличного сечения (вместо плинтуса), заводя на нее все, вплоть до металлических ножек стула, не стоит. Как не стоит ходить в шубе летом, и постоянно носить мотоциклетный шлем. Это уже вопрос адекватности.

Так же в область ненаучного подхода стоит отнести самостоятельное рытье траншей под защитный контур (в городском доме кроме проблем это заведомо ничего не принесет). А для желающих все же испытать все прелести жизни - в первой главе ПУЭ есть нормативы на изготовление этого фундаментального сооружения (в совершено прямом смысле этого слова).

Подводя итоги вышесказанному, можно сделать следующие практические выводы:

  • Если Групповая сеть выполнена тремя проводами, для заземления/зануления можно использовать защитный ноль. Он, собственно, для того и придуман.
  • Если Групповая сеть выполнена двумя проводами, желательно завести защитный нулевой провод от ближайшего щитка. Сечение провода должно быть более, чем фазного (точнее можно справиться в ПУЭ).

При двухпроводной сети нельзя заземлять корпус устройства на рабочий ноль. В крайнем случае, и соблюдая осторожность, можно так заземлить выводы грозозащиты с высоковольтной развязкой.

На этом можно было бы закончить изложение, если бы сеть располагалась в пределах одного здания (вернее, одной комнаты с единой шиной). Реально домашние сети имеют большие воздушные пролеты (и что самое неприятное, выполнены на приличной высоте). Поэтому нужно отдельно и подробно рассмотреть вопрос молниезащиты.
