Типовая схема сети электропитания.

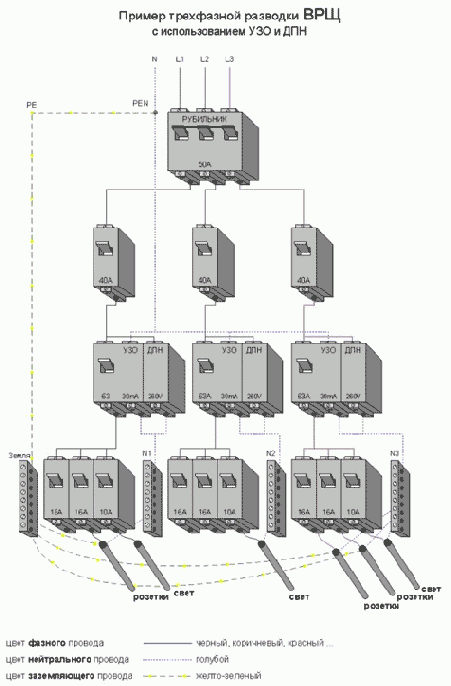

Рисунок 4.3. Типовая схема сети электропитания.
На рисунке наиболее распространенный на сегодня вариант ТN-С-S, позволяющая обеспечить достаточный уровень электробезопасности в сети без коренной реконструкции последней.
С внешнего ввода кабель заводится на главный рубильник (3 фазы), далее разводится по группам потребителей, каждая из которых имеет свой автомат выключения, и защиту в виде УЗО и ДПН.
Можно выделить следующие элементы силовой сети:
1. Автоматические выключатели. Устройства простые, и совмещают в себе выключатель и предохранитель. Бывают с электромагнитным, тепловым и комбинированным расцепителем.
В случае использования Электромагнитного расцепителя срабатывание происходит при прохождении через обмотку тока выше определенного значения. Такие автоматы защищают сеть от короткого замыкания. Тепловой расцепитель устроен проще - цепь разрывает биметаллическая пластина, изменяющая свою форму при нагревании, и служат для защиты от длительной перегрузки.
Надо заметить, что деление во многом условно, тем более сейчас распространены комбинированые типы устройств.
2. УЗО - устройство защитного отключения, принцип работы которого основан на втором законе Кирхгофа (алгебраическая сумма токов в каждом узле равна нулю). Так как при повреждении изоляции, прикосновении человека к токоведущему проводу и прочих угрожающих безопасности явлениях неизбежно появляются токи утечки, их можно отследить и отключить линию.
