Варианты ТN-С, ТN-S, ТN-С-S.

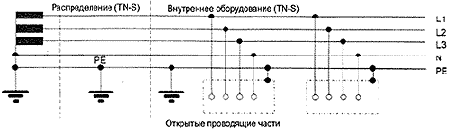

Рисунок 4.2. Варианты ТN-С, ТN-S, ТN-С-S.
Сложно сейчас сказать наверняка, почему в России нашла свое применение схема ТN-С. Возможно, сыграла свою роль низкая стоимость, а электробезопасность во времена СССР стояла далеко не на первом месте. Но на сегодня более 90% силовых сетей выполнены именно по этой схеме.
Повсеместное использование общего проводника (PEN) даже повлекло распространение термина "зануление" - именно так "приходится именовать" заземление в схеме ТN-С.
Но к этому вопросу мы вернемся ниже, уже на базе рекомендаций отечественного ПУЭ.
Элементная база силовой сети.
В общем случае реальная сеть может иметь весьма сложную и запутанную конфигурацию. Но классическая "упрощенная" схема выглядит таким образом:
