Частоты ADSL.

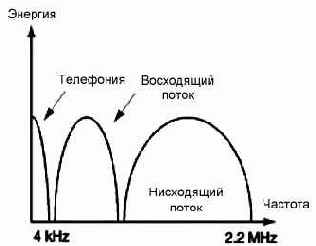

Рисунок 5.1. Частоты ADSL.
Для того, что бы телефон и ADSL не мешали друг другу на одной линии используют сплиттер (POTS Splitter) - пассивное устройство которое разделяет частоты (либо ограничивает "верхний диапазон" перед телефонным аппаратом). Спектр частот ADSL обычно начинается с 25 кГц, поэтому полоса от 4 кГц до 25 кГц используется сплиттером в качестве переходной полосы.
В общем можно сказать, что ADSL не слишком удобна для организации связи между удаленными сегментами сетей Ethernet по следующим причинам:
- По сути отсутствует подходящее оборудование (точка-точка или малопортовые DSLAM);
- Асимметричность передачи данных неудобна для равномерного межсегментного трафика;
- Относительно большие задержки заметны во многих широкополосных приложениях (например в играх).
Тем не менее, ADSL широко используется телефонными монополистами в качестве недорогой услуги подключения к сети Интернет, поэтому часто у "домашних сетей" просто нет выхода. Приходится использовать то, что доступно, а не то, что удобно.
SDSL.
Эта технология фактически явилась развитием HDSL (High Speed Digital Subscriber Line, высокоскоростная цифровая абонентская линия), который в свою очередь берет свое начало от стандарта ISDN-BA. Когда разработчики DSL пытались повысить тактовую частоту ISDN, оказалось, что даже простая 4-уровневая модуляция PAM позволяет работать на скоростях до 800 Кбит/с практически во всей зоне обслуживания телефонного оператора (3-5 км).
Были разработаны устройства, работающие по одной паре на скорости 784 Кбит/с, и 1,544 Мб/c по двум парам (скорость 1,5Мб важна для передачи распространенных с США потоков Т1). Дальнейшее развитие привело к появлению SDSL (симметричная скорость 2,3 Мб/с), для которой рекомендованы амплитудно-импульсная модуляция 2B1Q и более "дальнобойная" амплитудно-фазовая модуляция без несущей (CAP).
Технологий SDSL применяется в основном для связи точка-точка, используемое оборудование обычно одинаково для обоих сторон канала. Реже встречаются малопортовые DSLAM (например Lucent DSLMAX20 на 8-32 линии). Стоимость устройств SDSL несколько больше, чем ASDL.
Очевидно, что симметричные линии предназначены для связи удаленных сегментов корпоративных или "домашних" сетей, но не слишком удобны для конечного пользователя.
Часто считается, что SDSL не может функционировать на одной линии параллельно с телефоном. Но это не совсем верно. При скоростях более 700 Кб/с частоты SDSL и обычной телефонии разделены вполне достаточно для использования сплитеров (например Aviv16-SS) для нормальной совместной работы. Это заметно расширяет возможности применения данной технологии.
Последнее время SDSL все чаще заменяется ShDSL (Symmetric High bit-rate DSL), который отличается только типом кодировки (TC-PAM в отличии от 2B1Q или CAP). Этот стандарт на 10-15% более "дальнобойный", чем SDSL, но имеет и свой недостаток. Частотное уплотнение на ShDSL не работает, поэтому не редко модемы выпускаются со встроенными портами IP-телефонии.
К сожалению, из-за более высокой стоимости SDSL (ShDSL) "телефонные" операторы редко предлагают такую услугу даже в том случае, если место конечного пользователя занимают несколько небольших "домашних" сетей.
VDSL.
Технология VDSL является наиболее современной и "быстрой" технологией xDSL. Скорость передачи данных "нисходящего" потока составляет от 11 до 52 Мбит/с, "восходящего" - в пределах от 1,5 до 2,3 Мбит/с. На некоторых моделях оборудования доступен синхронный режим со скоростями до 26 Мб/с.
VDSL можно рассматривать как высокоскоростной ADSL, рассчитанный на небольшие расстояния (до 1 км.). Устройства просты, весьма недороги, и получают последнее время все большее распространение. на небольших кампусных сетях.
Использование VDSL по обычным телефонным кабелям возможно, но с серьезными ограничениями. Для этой технологии используются частоты мегагерцового диапазона, на который ТПП не рассчитан (у SDSL предел в сотни кГц). Поэтому две VDSL линии в одном кабеле вполне могут не работать из-за взаимных наводок.
И если в случае использования 2-3 линий может помочь перебор пар, то при более плотном заполнении вероятно полное или частичное прекращение работы любых DSL технологий.
С другой стороны как пользователи, так и производители оборудования перестали рассматривать VDSL как дорогую WAN-технологию. Он позиционируется скорее как удлинитель Ethernet, со всеми вытекающими ценообразовательными последствиями. Появляются комбинированные коммутаторы Ethenret - VDSL, в которых последний играет ту же роль, которую обычно предназначали оптоволокну.
Поэтому представляется, что VDSL имеет очень большие перспективы в сетях Ethernet-провайдеров. Однако их, все же, не нужно переоценивать. Дальность (и сама возможность) работы VDSL явно недостаточна для вытеснения как ADSL так и SDSL, и им предстоит достаточно мирное сосуществование в разных технических нишах.
В перспективе можно ожидать появление единого стандарта, сочетающего достоинства всех рассмотренных технологий. Предпосылки к этому уже есть сейчас, но все же практическое внедрение - дело не слишком близкого будущего.
