Частоты HomePNA.

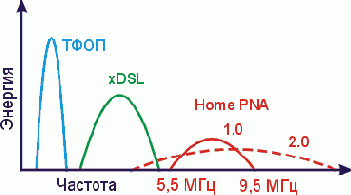

Рисунок 5.2. Частоты HomePNA.
Частоты HomePNA вынесены выше не только телефонии, но и xDSL, поэтому они все вместе могут использоваться в одной и той же медной паре (со сплитером). Скорость HomePNA стандарта 1.0 и 1.1 составляет 1 Мбит/c на полосе от 5,5МHz до 9.5МHz, и методе доступа к физической среде 802.3 CSMA/CD. Дальность работы - от 300 метров до 1 километра в зависимости от линии и оборудования.
Т.е. фактически это то же Ethernet, только более "дальнобойный" и помехоустойчивый. Для этого применяется многократная кодировка одиночного битового импульса, плюс запатентованный метод модуляции MLCM включает в себя цепь, способную адаптироваться к различным уровням помех, которые могут возникнуть в линии. В дополнение к этому, передающая цепь может изменять уровень сигнала в зависимости от условий работы.
Кстати, подобный механизм очень удобен для массовых инсталляций, например ADSL G.Lite поддерживает аналогичные функции.
Высокая помехоустойчивость позволяет HomePNA работать практически на любом типе абонентских линий, и главное, на любой их топологии (как это обычно и получается в домашней телефонной разводке). А ориентация на домашний сегмент рынка делал сетевые адаптеры и бриджи доступными по цене (от $20 сетевая карта и $80-100 бридж).
Развитием технологии HomePNA является версия 2.0, позволяющая осуществлять передачу данных со скоростью 10Мбит/c, и совместимая на уровне активного оборудования с предыдущей версией 1.0. При этом был использован частотный диапазон от 2 до 30 MГц и более эффективный 8-ми битный метод кодирования одного символа.
Дальнейшее развитие было вполне предсказуемым. Квартирное (по сути) решение попытались использовать операторы "последней мили". Появились многопортовые устройства HomePNA (например 12 портовый City Netek 1412M), предназначенные для оказания услуг передачи данных в многоквартирном доме или кампусе, а так же дальнобойные системы (до 1-1,5 км).
Но это было возможно только для стандарта 1.х. Более скоростной 2.0 давал слишком сильную помеху на соседние порты, и не было технической возможности объединить их в один конструктив. Таким образом технология разделилась на два параллельных направления.
Стандарт HomePNA 1.х получил развитие в топологии "звезда", где каждый пользователь подключается к отдельному порту коммутатора, и работает на скорости 1 Мбит/сек. Возможность подключения нескольких пользователей к одному порту по линии произвольной топологии обычно сохраняется, но как правило не используется из-за нестабильной работы подобной конфигурации.
Стандарт HomePNA 2.0 предназначен для топологии "шина", в которой полоса пропускания делиться между всеми пользователями. Их количество в теории может достигать 32, но на практике даже 3-4 абонента встречаются редко. Значительно чаще HomePNA 2.0 используется для соединения "точка-точка", как недорогая замена xDSL.
Можно сказать, что небольшую нишу в провайдинге HomePNA в России получил. Известны громкие (и не очень) проекты интернетизации жилых домов и офисных зданий с использованием телефонной проводки. Несколько менее были распространены попытки использовать "под Интернет" сети радиофикации. Однако заметных успехов на данном поприще замечено не было.
Рожденная для среднего американского коттеджа, технология так и не смогла закрепиться в провайдинге.
Главной причиной можно назвать нестабильную работу и отсутствие методов и способов контроля. Непредсказуемость в коммерческой передаче данных совершенно неприемлема, а с HomePNA была масса примеров необъяснимой работы на сверхдальние дистанции, и отказов на "идеальных" линиях.
Да и экономика внесла свою лепту. Проложить заново что одну пару, что две - разница в цене совсем небольшая. Использовать же для передачи данных "чужую" сеть в России организационно сложно, дорого, да и перспектива совместной работы через несколько лет представляется туманной (договора мало что значат, и велик риск вообще остаться без сети, у "разбитого корыта").
Но еще хуже оказалось то, что HomePNA плохо работает (или даже совсем не работает) в многопарных кабелях. Одно это могло сразу вычеркнуть HomePNA из списка операторской техники, да сыграла свою роль привлекательность дешевизны.
Но окончательно "звезда" HomePNA закатилась с распространением VDSL, который примерно в той же нище обеспечивает стабильное, предсказуемое качество - и с большей скоростью. Правда HomePNA продолжает выигрывать в цене благодаря наличию в линейке оборудования сетевых карт (чего нет в VDSL), но эта разница не велика в абсолютных цифрах ($30 за NIC HomePNA и $100 за бридж VDSL), и особого влияния на ситуацию не оказывает.
Более того, попытки ассоциации HomePNA выйти из кризиса с 100-мегабитной версией 3.0 судя по всему обречены на провал. Стандарт фактически никто не поддержал.
Таким образом рекомендовать HomePNA к активному применению нельзя, хотя в некоторых случаях вполне можно использовать для решения локальных вопросов.
