Схема сети коммутируемого доступа с использованием L2TP

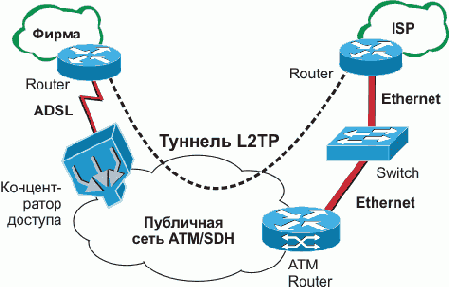

Рисунок 6.4. Схема сети коммутируемого доступа с использованием L2TP
Такая схема удобна для мультисервисных сетей передачи данных, так как не зависит от особенностей ее реализации. На одном туннеле L2TP могут совместно использоваться ATM, Ethernet, Frame Relay - но это ничего не изменит в логической схеме туннеля. Достаточно выполнения одного условия - связи на уровне IP. Соответственно, не нужно осуществлять конфигурацию адресов и выполнять аутентификацию - эти вопросы решаются на уровне IP.
Надо отметить, что как L2TP, так и PPPTP может использоваться совместно с широко распространенным средством шифрования IPSec, которое резко повышает безопасность передаваемых данных. IPSec (IP Security Protocol) обеспечивает шифрование дейтаграмм IP на третьем уровне по модели OSI. При этом определены стандартные методы аутентификации пользователей (или компьютеров) при инициации тоннеля, способы шифрования данных конечными узлами, формирования и проверки цифровой подписи, а также стандартные методы обмена и управления криптографическими ключами.
С другой стороны, надежные методы шифрования имеет свою обратную сторону - высокие требования к производительности терминирующего роутера, а значит его невысокую производительность и большую стоимость. На практике, модуль шифрации IPSec начального уровня для Cisco, рассчитанный на поток данных в 5 мегабит, стоит более тысячи долларов.
Однако, для локальной сети значительно более удобен (и имеет меньшие накладные расходы) протокол PPPoE (PPP other Ethernet, RFC 2516). Название говорит само за себя. Технология эта относительно новая, стандарт выпущен а феврале 1999 года, но уже успела стать популярной.
Актуальность РРРоЕ для домашних (территориальных) сетей и Ethernet-провайдеров весьма высока. Получается, что через ЛВС можно работать по хорошо изученному алгоритму классического коммутируемого доступа. Можно поддерживать аутентификация пользователей по протоколам PAP и CHAP, динамическое выделение IP-адресов пользователям (по DHCP), назначение адреса шлюза, DNS-сервера и другие полезные возможности. Более того, остается старая и отработанная система биллинга (на основе TACACS или RADIUS), управления, и технической поддержки.
Так как именно технология построения сетей на основе Ethernet является основной целью данной книги, рассмотрим использование протокола PPPoE более подробно.
Логика работы следующая - два узла должны сообщить друг другу свои адреса и установить начальное соединение, а затем запустить сессию PPP.
