Vlan, использующий группировку портов устройства.

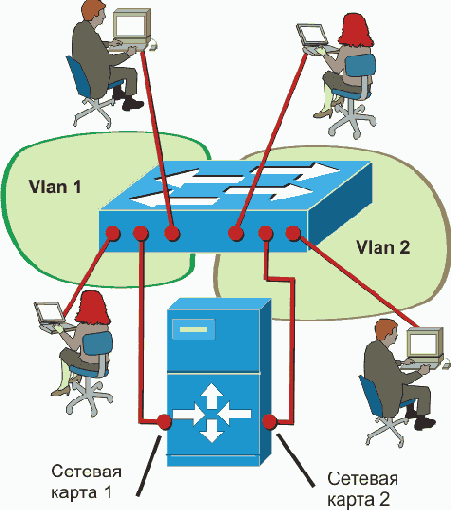

Рисунок 6.2. Vlan, использующий группировку портов устройства.
Такое "экстравагантное" решение имеет вполне осмысленное экономическое обоснование - мощное управляемое устройство намного удобнее, и обычно дешевле, чем несколько более слабых. Да и пользователей в группы можно помещать удаленно, не производя физических переключений. Так что для небольшой офисной ЛВС такой инструмент может оказаться даже более удобным, чем Vlan на основе протоколов (типа 802.1q). Просто, надежно, достаточно безопасно и не дорого.
Однако для сети передачи данных (или даже крупной ЛВС), обеспечить работу пользователей в отдельных виртуальных сетях не удастся полностью. Но разумный компромисс возможен, особенно для сетей, имеющих явно выраженную "древовидную" структуру доступа к данным.
Реальное применение - сплошь и рядом. Представим, что к единственному коммутатору подключен шлюз в интернет. АДСЛ, оптоволоконный конвертер, просто магистральный маршрутизатор сети провайдера. Или, нескольким рабочим группам нужно работать с базой данных, расположенной на центральном сервере.
В этом случае можно поступиться защитой, надежностью, и сделать один порт общим для всех vlan. Для него даже придумано специальное название - серверный.
