Интернет через Ethernet

Пример большой локальной сети

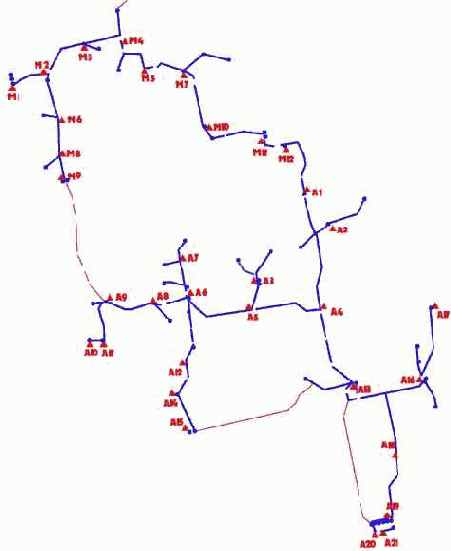

Рисунок 3.2. Пример большой локальной сети


Кстати сказать, на рисунке показана часть вполне реальной сети, построенной более 3-х лет назад при моем участии. Срок строительства "с нуля" - 1 года. Рекламные усилия при этом можно считать пренебрежимо малыми.

Диаметр сети составляет примерно 5 км. В качестве магистрали использован кабель П-296, по топологии "витая пара" (обозначен синими линиями). Для задания масштаба, расстояние между точками А4-А13 составляет 485 метров. В сети установлено 33 хаба (обозначены красными треугольниками), в основном Compex 1008. Тремя маршрутизаторами домен коллизий поделен на 5 частей. Тонкими красными линиями отмечены варианты планового соединения сетей в кольца. Сейчас, спустя почти 2 года, сеть в рабочем состоянии, а количество установленных хабов более 50. И все это без серьезных изменений в топологии.

Тем не менее, как с запуском Екатеринбургской транспортной сети АДСЛ, так и снижением цен на оптоволокно, подобное решение безнадежно устарело. Но сеть все еще работает в коммерческом режиме без существенной перестройки и замены оборудования.
