Рисунок 5.18) должен делаться еще более жестко, чем в рассмотренном выше примере.
Тем не менее, если принято недорогое решение, рассмотрим его особенности. Главное отличие - центральный узел, который связывает коммуникации рабочих групп в единую сеть. С технической точки зрения это коммутатор, с одной стороны связывающий коммутаторы рабочих групп друг с другом, с другой - обеспечивающий подключение серверов и других общих ресурсов.

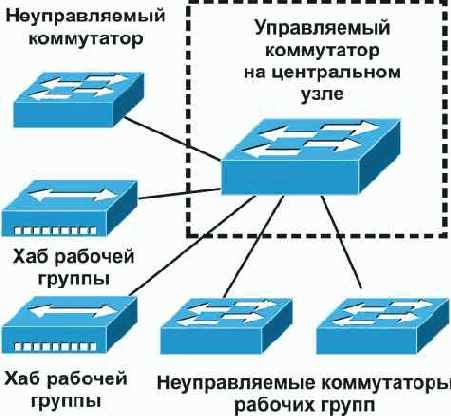

Рисунок 5.23. Структура сети небольшого предприятия
В самом простом случае роль центрального коммутатора может выполнять такой же свитч, как и в сетях рабочих групп. Но все же предпочтительнее использовать более мощный управляемый коммутатор известного производителя. Ведь если выход из строя (или сбой) свитча рабочей группы вызовет простой 5-10 человек, то центрального узла - все 40-60.
Так же желателен более строгий подход к установке оборудования. Простой навесной (или напольный) шкаф с коммутационной панелью, источником бесперебойного питания, и другими необходимыми составляющими становится необходимостью, а не роскошью. Стоимость при этом растет на проценты, а надежность сети порой повышается в разы.
Нужно отметить, что при использовании управляемых коммутаторов можно значительно более гибко управлять построенной сетью. Например, создать виртуальные сети (VLAN), установить пониженную скорость, собирать статистику, осуществлять мониторинг, и многое другое (более подробная информация по активному оборудованию содержится в Главе 10).
Кроме этого, при том падении цен на Gigabit Ethernet, которое происходит в настоящий момент, вполне оправдано подключение серверов по протоколу 1000baseT. И об этом стоит серьезно задуматься перед покупкой центрального коммутатора.
