Готовый разъем RJ-45 на кабеле.

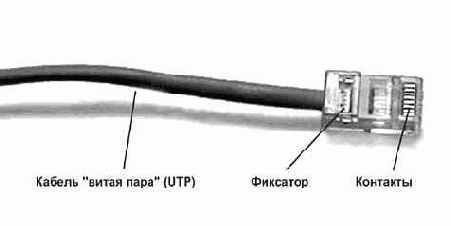

Рисунок 5.6. Готовый разъем RJ-45 на кабеле.
7. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.
Подобную последовательность действий нужно выполнить с другим концом кабеля. При этом, необходимо особо отметить, что существует две разновидности кабелей - прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).
