Инструменты и материалы, необходимые для оконцовывания коаксиального кабеля.

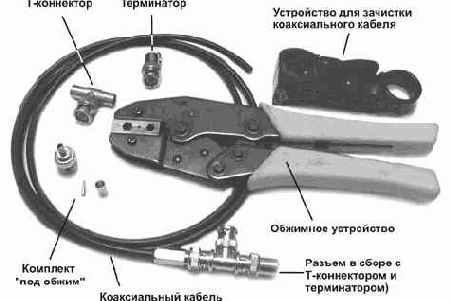

Рисунок 5.8. Инструменты и материалы, необходимые для оконцовывания коаксиального кабеля.


Разъемы типа BNC. В общем, все типы разъемов можно разделить на 3 большие группы. Для пайки (например, отечественные СР-50-74-ПВ), под обжим, и навинчивающиеся (twist-on). Первый вариант несколько надежнее, долговечнее, и даже дешевле остальных. Но требует большого времени, инструмента и высокой квалификации монтажников.

Вариант с использованием обжима наиболее распространен. Как главный недостаток такого разъема можно назвать одноразовость. В случае повреждения соединения его придется отрезать, и установить новый.

Навинчивающие разъемы редко встречаются, дороги, относительно не надежны. Единственный плюс - легкость монтажа даже в полевых условиях.

Обжимное устройство (инструмент). Более всего внешним видом напоминает большие кусачки сложной конструкции. Подавляющее большинство моделей позволяет выполнить две операции - общим центрального контакта, и обжим оплетки на хвостовике. Для этого применяются разные фасонные штампы на губках обжимного устройства.

Следует отметить следующую особенность устройства одной из самых распространенных моделей. В ней предусмотрен храповой механизм, который препятствует разжиманию губок инструмента до полного обжима разъема. При этом работа неизбежно проводится "в одно движение" - именно так, как нужно для обеспечения надежного и долговечного контакта.

Приспособления для зачистки изоляции. Конструкция коаксиального кабеля заметно сложнее, чем витой пары. Соответственно, операция по снятию части изоляции более трудоемка, требует специального приспособления. При некотором навыке, ее можно проделать при помощи скальпеля, но это будет по истине "ювелирная работа".

Т-коннекторы и терминаторы. Присоединяются к уже закрепленному на кабеле разъему. Т-коннекторы служат для подключения кабеля к сетевому адаптеру, а так же сборки кабелей в единую шину (или подключения терминатора). Терминатор - это, по сути, заглушка, соединяющая центральную жилу и оплетку через активное сопротивление, совпадающее по величине с волновым сопротивлением кабеля (для Ethernet 50 Ом). Служит нагрузкой, в которой электромагнитные волны гасятся не вызывая отраженного сигнала.


Кусачки, или бокорезы. Можно использовать любой (вплоть до ножниц или ножа) инструмент, способный разрезать тонкий коаксиал, и в случае необходимости "подровнять" кончик центральной жилы или остатки оплетки. Некоторые наборы для работы с коаксиальным кабелем комплектуются специальными кусачками с полукруглыми ножами. Они удобны в массовой работе, но не более того.

Установка разъемов на коаксиальный кабель (RG-58)

Для описания установки коаксиального разъема применим уже знакомый по витой паре пооперационный метод.

1. Начать лучше всего с той же самой операции, что и для витой пары - обрезания небольшого кончика кабеля. Хотя на первый взгляд коаксиальный кабель выглядит плотным монолитом, его оплетка очень легко "набирает" воду. А наличие влаги вовсе не способствует возникновению качественного контакта. 2. Зачистка изоляции. Для коаксиального кабеля это весьма деликатная операция, при проведении которой используется специальный инструмент, отдаленно напоминающий бельевую прищепку. Кабель RG-58 (подобно веревке) закладывается под подпружиненную часть. По инструкции, конец кабеля не должен выступать за габарит устройства. Но в реальности удобнее оставить "снаружи" небольшой запас в 3-5 мм. Это позволит позже исправить некоторые ошибки в работе (если они, конечно, возникнут). 3. Затем устройство несколько раз поворачивается вокруг кабеля, разрезая находящимися внутри ножами изоляцию на фиксированную глубину. Надо отметить, что под каждый тип кабеля может потребоваться индивидуальная настройка ножей.
