Прямой и перекрестный кабель

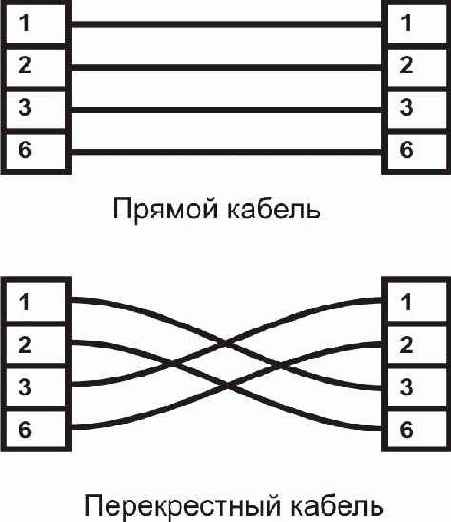

Рисунок 5.7. Прямой и перекрестный кабель
Физический смысл достаточно прост - передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель. В хабах, коммутаторах, и подобном оборудовании конструктивно заложена перекрестная разводка, и для их соединения с компьютером используется прямой вариант кабеля.
В то же время, например два хаба, два коммутатора, или хаб с коммутатором можно соединять двумя вариантами. Либо перекрестным кабелем в обычные порты, либо прямым кабелем в порты uplink (в некоторых моделях для изменения разводки порта используется специальный переключатель). В новом активном оборудовании эта проблема обычно решена кардинально - введена функция автовыбора, поэтому будет нормально работать любой вариант разводки пар в кабеле.
Для дополнительной защиты кабеля от механических повреждений, около разъема может быть использован защитный колпачок. Простая и дешевая мера, которой, к сожалению часто пренебрегают. Кроме этого, некоторые типы защитных колпачков защищают от обламывания (при грубом обращении) защелки разъема RJ-45.
Для установки разъема в гнездо сетевого адаптера дополнительных навыков не требуется - ошибиться совершенно не возможно. Единственное, на что стоит обратить внимание - проверить качество фиксация (разъем не должен выниматься без нажатия на соответствующий элемент).
