Разъем RJ-45 и порядок обжима проводников.

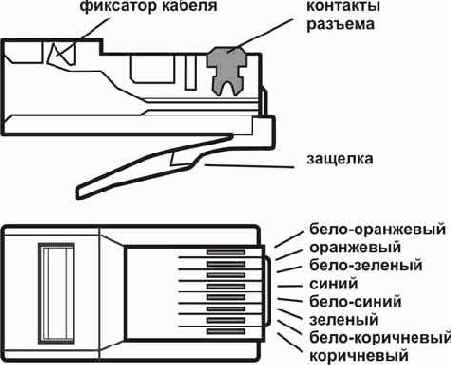

Рисунок 5.3. Разъем RJ-45 и порядок обжима проводников.
Можно заметить, что пары подключаются к следующим контактам - 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов - 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.
Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.
После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край - немного подрезать на одну длину.
