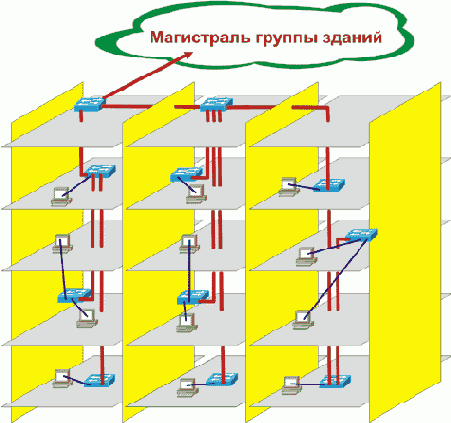

Абонентская система здания с хаотичным расположением оборудования.
Рисунок 6.12. Абонентская система здания с хаотичным расположением оборудования.
Таким образом, причин (и мотиваций) может быть много, от вполне резонных, до сиюминутных. Результат обычно получается вполне работоспособным, но до определенных пределов, за которыми может последовать частичная или полная неработоспособность сети (часто с труднообъяснимыми симптомами).
Можно согласиться, что современное активное оборудование очень дешево, надежно, и позволяет легко создавать разветвленные запутанные сети. Плюс к этому, используется минимальное количество кабеля, и проводятся самые простые монтажные работы.
Но для промышленного использования такой вариант не годятся по следующим причинам:
Отдельное электропитание каждого устройства вызывает необходимость подключения к силовой сети во множестве точек. Пока это делается пиратским способом, особых сложностей не видно (кроме заметного снижения надежности и повышения сложности работ). Но как только потребуется официальная сдача сети, пусть даже самой первичной инстанции (ЖЭК, ДЭУ), быстро выяснится вся сложность ситуации. Как минимум, потребуется электрический счетчик, щиток под него, предохранители... В общем, можно без преувеличения сказать, что проблемы с пожарной инспекцией, энергосбытом, ГСН, и другими инстанциями будут фактически неразрешимы.
Для оказания качественной услуги, надежной авторизации и защиты абонентов необходим удаленный контроль каждого пользователя на порту активного оборудования (а не на шлюзе доступа к Интернет). Однако, до выпуска недорогих малопортовых управляемых коммутаторов еще достаточно далеко, их отличие в стоимости от простейших хабов (являющихся в настоящее время фундаментом хаотичных сетей), пока достигает сотен долларов. Таким образом, рассматриваемая сеть с точки зрения администраторов является "черным ящиком", процессы внутри которого не поддаются контролю, и, тем более, управлению.
Обслуживание активного оборудования едва ли не самая большая статья расходов Ethernet-провайдеров. Очевидно, что гораздо проще следить за состоянием одного мощного коммутатора, чем десятка небольших хабов, рассеянных по дому (да еще с не всегда очевидным местоположением, доступом, и правом собственности). То же самое в полной мере относится и к защите от злоумышленников - чем меньше устройств, тем их проще защитить.
Полагаю, что каждого из перечисленных пунктов в отдельности достаточно для создания мотивации к переходу на другие схемы построения абонентских систем здания (конечно, при наличии финансовых возможностей).
Структурирование по подъездам
В этом варианте пользователи подключаются к "своему", обслуживающему каждый отдельный подъезд устройству (хабу, коммутатору). Оборудование всех подъездов подключено к одному коммутатору, который, в свою очередь, каким-либо образом включен в магистраль.
Этот вариант является фактическим отражением офисных локальных сетей. Только роль "вертикальной" межэтажной магистрали играют "межподъездые" связи, а разводка внутри подъезда аналог горизонтальной кабельной системы этажа в терминах СКС.
