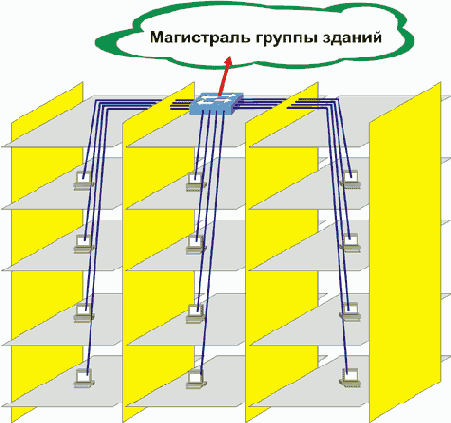

Абонентская система здания с одной точкой коммутации.
Рисунок 6.14. Абонентская система здания с одной точкой коммутации.
Преимущества перед предыдущей схемой очевидны - установка, подвод питания, обслуживание, защита от злоумышленников - все в одном месте. Но недостатки тоже имеются, главным образом это кабельные линии большей протяженности и большой толщины.
Что лучше выбрать? Решение придется принимать в основном из архитектурных соображений. Если протащить толстые пучки кабелей через шахты слаботочной проводки реально, то вариант с одним распределительным пунктом будет более предпочтителен. То же самое можно сказать, если в подъезде приходится прокладывать новые кабельные каналы (это нередкий случай в старых домах, где слаботочная проводка не предусмотрена вообще).
Когда коммуникационные трубы слишком узкие, строение многоэтажное (более 10-12 этажей), и много абонентов (или большие перспективы их появления), целесообразно использовать структурную схему, ориентированную на установке активного оборудования в каждом подъезде.
Централизованная схема удобнее в относительно невысоком здании (менее 10-12 этажей), и числом абонентов в подъезде менее 10-15. Практически, под это определение попадает около 90% отечественных домов, поэтому можно считать данный вариант основным.
Можно подчеркнуть дополнительное преимущество схемы с одним распределительным пунктом в доме. При развертывании сети часто бывает, что пользователей мало (всего 1-2 на дом). Понятно, что ставить в этой ситуации несколько активных устройств сразу не выгодно. А когда сеть разрастется, не придется менять ее топологию - достаточно вместо 6-портового хаба поставить мощный 25-ти коммутатор, или даже что-то более серьезное. Кабельная система здания может остаться прежней.
