Кольцо "с обратной петлей".

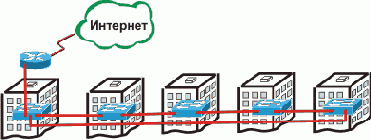

Рисунок 6.9 Кольцо "с обратной петлей".
Этот вариант позволяет надежно и недорого защититься от отказов активного оборудования, но уязвим от повреждения кабеля. Тем не менее, это, пожалуй, лучший способ для небольшой сети линейной топологии, в которой построение обычного кольца слишком сложно или дорого.
Но что делать, если финансовое положение начинающей сети не позволяет использовать оптоволокно в "линейной звезде", "обратной петле", или схемы, которые используют резервирование "через Интернет"? В этом крайнем случае ситуацию может облегчить (но не исправить полностью) следующая топология:
