Линейная магистраль.

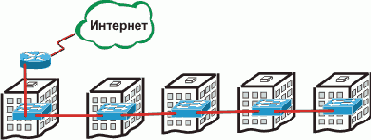

Рисунок 6.6. Линейная магистраль.


В таком виде сеть представляет собой уже рассмотренную выше "гирлянду", в ее самом примитивном и ненадежном виде. Отказ любого промежуточного узла вызывает прекращение услуги абонентам, подключенным далее по линии.

Вдобавок, приходится констатировать, что это один из самых распространенных на сегодня типов небольших сетей. Такой форме способствуют особенности линейной городской застройке, экономия магистрального кабеля, стремление с минимальными затратами "дотянуться" до "перспективного" дома (или хорошего друга), и т.п.

Что же можно сделать для увеличения надежности линейной структуры?

Наиболее очевидным вариантом будет превращение "гирлянды" в "звезду". Пусть кабеля лежат рядом, или даже в одной оболочке, такой подход позволит избежать зависимости всей сети от локального сбоя электропитания или неисправностей активного оборудования. Иначе говоря, все узлы могут работать с центральным независимо друг от друга.
