Магистраль в виде звезды.

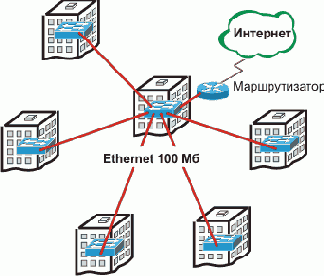

Рисунок 6.5. Магистраль в виде звезды.
Какая топология более предпочтительна для домашней сети? Вопрос сложный и далеко не однозначный. Даже в корпоративных сетях до недавнего времени в качестве альтернативы единого центра (магистрали, вырожденной до внутренней шины коммутатора) предлагалось решение на безе распределенной магистрали (обычно на основе технологии FDDI).
Ethernet вытеснил FDDI, предложив STP с похожими возможностями, по сути "в нагрузку" к обычному активному оборудованию. Но выбор архитектуры магистрали от этого не стал проще - наличие недорогой альтернативы часто вызывает желание улучшить сеть. При этом нельзя не учитывать, что достоинства и недостатки есть у обоих способов.
Сравнение топологий "звезда" и "кольцо"
| Особенности | Звезда | Кольцо |
| Возможность использования недорогого активного оборудования без поддержки STP | Да | Нет |
| Сохранение работоспособности всех пользователей сети в случае повреждения кабеля. | Нет | Да |
| Возможность организации дополнительного (резервного) канала без перестройки топологии сети. | Нет | Да |
| Сохранение связи между узами в случае отказа центрального оборудования. | Нет | Да |
| Возможность строительства магистралей по частям. | Да | Нет |
| Малая зависимость от особенностей места строительства. | Да | Нет |
Кроме перечисленных, большое влияние на выбор топологической схемы могут оказать множество субъективных факторов. Например, исторически сложившиеся кабельные линий, местные условия прокладки, или финансовые возможности. В общем, можно сделать вывод, что "кольцо" несколько более предпочтительно по условиям надежности, но для его выбора необходимы большие первоначальные вложения и наличие самой технической возможности строительства "кольца".
Понятно, что практике очень редко можно встретить идеальные топологические решения. Реальность, в большой мере, путь компромисса. Вопрос не стоит или-или. Нужно оптимальное решение - и часто оно будет являться синтезом рассмотренных выше схем. Поэтому, будет полезно рассмотреть несколько типичных примеров подобного подхода.
