"Начинающая" сеть.

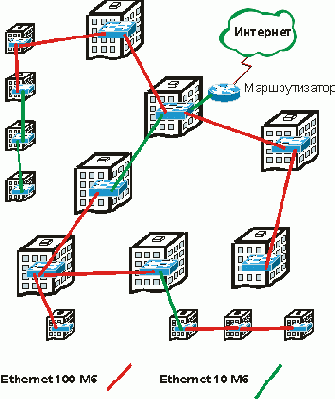

Рисунок 6.3. "Начинающая" сеть.
Более всего такая сеть похожа на елочную гирлянду. Активные устройства соединены последовательно на нескольких "лучах", которые, в свою очередь, могут иметь многочисленные разветвления.
Подобная сеть очень дешева, и вполне способна развиваться за счет подключения новых пользователей. До определенных пределов она достаточно надежна, и обеспечивает приемлемую скорость, поэтому почти все начинающие Ethernet-провайдеры проходили этот этап.
Но при росте сети, последовательно соединенные коммутаторы (хабы) оказываются слабым звеном. Отказы недорогого оборудования в тяжелых условиях совсем не редки по самым разным причинам - "зависание", сбои питания, повреждения в грозы, замокания, воровство, вандализм, и т.п. А неисправность любого устройства в цепочке влечет неработоспособность всей подключенной к нему линии. При этом наиболее удаленным абонентам придется мириться с большими простоями.
Вывести однозначные рекомендации сложно - условия могут сильно отличаться не только в разных городах, но и районах. Но в среднем, с точки зрения надежности, можно признать нерациональным построение цепочки более чем из 2-3 активных устройств. В целом, это совпадает с рекомендациями стандартов СКС, только надо учитывать, что в их основу положены существенно более надежные решения, и большого "запаса" по этому параметру "домашняя" сеть иметь не будет.
Поэтому традиционный вопрос начинающих сетестроителей "сколько можно соединить последовательно коммутаторов, или хабов" представляется совсем в ином свете. Если принимать во внимание только техническую (или теоретическую) работоспособность, данные можно передавать и по линии из 30-50 коммутаторов. Но строить такую сеть, мягко говоря, не рационально - практика показывает, что уже при 15-20 последовательно соединенных устройствах (причем нет разницы, какого типа применяется оборудование) сеть становится практически неработоспособной (разумеется, с точки зрения последнего абонента в "гирлянде").
Из вышесказанного можно сделать следующие выводы. На сегодня такой способ развития имеет смысл только в небольших городах с низким платежеспособным спросом, и при отсутствии конкуренции. Тут ему нет альтернативы.
Второй вариант применения "начинающей" сети удобен как временный вариант минимизации расходов в случае возможности аренды надежной и относительно недорогой опорной сети. При этом на первом этапе несколько пользователей могут быть подключены небольшой "гирляндой", а в случае увеличения их количества переведены на отдельный (арендованный или приобретенный) магистральный канал (оптоволокно, xDSL, и т.п.).
"Звезда" или "кольцо".
Традиционно считается, что локальные сети должны строиться по топологии "звезда", а кольцевая архитектура присуща серьезным телекоммуникационным системам на основе SDH/ATM (это очень эффективное средство повышения надежности в телефонии, где несколько АТС могут продолжать работать независимо от вышедшего из строя узла).
Однако, любая многосвязная архитектура более надежна, чем простое соединение. И кольцо Ethernet не исключение. С распространением недорогих коммутаторов, поддерживающих STP (протокол покрывающего дерева), использование резервных связей стало достаточно простым процессом, не требующим вмешательства администраторов сети. При использовании "кольца" в случае выхода из строя какого-либо узла (или части кабельной системы) работоспособность сети в целом сохраняется.
