Пример реальной домашней сети.

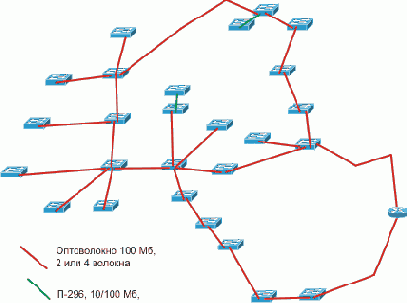

Рисунок 6.11. Пример реальной домашней сети.
Можно видеть два связанных кольца, в которых часть узлов является центром небольших "звезд". Таким образом, полностью вывести сеть из строя достаточно сложно. Обрыв любого кабеля на кольце не остановит работу. А оконечные разветвления позволяют охватить значительную территорию (практически весь жилой район).
По сути, это компромисс "звезды" и "кольца", адаптированный под имеющиеся дома, с учетом минимальных затрат кабеля и оборудования. И все это с сохранением достаточной потенциальной надежности.
В заключение можно порекомендовать творчески относиться к проектированию сети, порой самые эффективные решения не очевидны на первый взгляд. А небольшое усложнение/удорожание может привести к существенному росту надежности всей системы в целом.
