Структурированная по подъездам абонентская система здания.

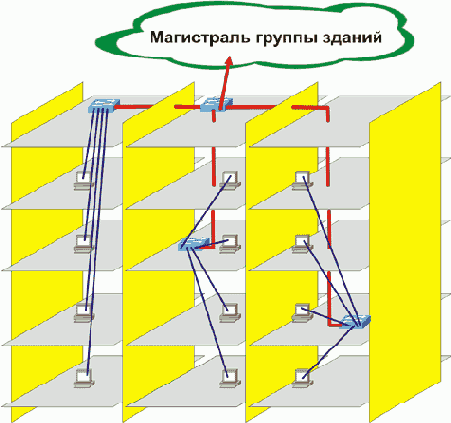

Рисунок 6.13. Структурированная по подъездам абонентская система здания.
Такая схема может применяться, если в подъезде имеется достаточное количество абонентов (не менее 10-15), которые оправдывают размещение отдельного коммутатора.
Наиболее правильное место размещения с точки зрения топологии сети - один из средних этажей. Однако, как правило, архитектурой отечественных зданий это не предусмотрено, и приходится искать место на техэтаже, в подвале, лифтовой, и т.п. местах. При этом может проявиться главный недостаток централизованных схем - узость шахт слаботочной проводки. К сожалению, с этим приходится считаться, и ниже будет приведено несколько способов уменьшения остроты проблемы.
Второй существенный недостаток. Хоть устройство и всего одно на подъезд, сдача "инстанциям" может оказаться слишком дорогой, особенно в старых домах, где есть сложности с удобным местом размещения и "правильным" подводом питания. Хотя нельзя не признать, что если есть потребность в установке коммутатора в каждом подъезде (много абонентов), должно хватить средств и на легализацию.
Один дом - один распределительный пункт
Предельная централизация абонентской системы здания - установка оборудования в одной точке дома, в которую сходятся кабельные линии от всех абонентов.
Протокол 10baseT позволяет на современных кабелях Категории 5 нормально работать на расстояниях до 200-т метров (а часто и более). Учитывая, что высота 10-ти этажного дома около 30 метров, длина на подъезд - примерно 25-30 метров, вполне достаточно одного активного устройства на 7-8 подъездов. В случае, если здание очень большое, целесообразно рассматривать его логически как несколько домов, соединенных магистралями (в том числе оптоволоконными).
