Интернет через Ethernet

Вариант сети в условиях максимальной экономии.

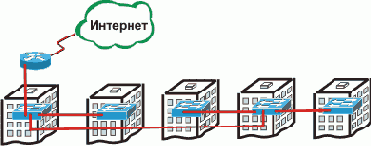

Рисунок 6.10. Вариант сети в условиях максимальной экономии.


Т.е. ни в коем случае не следует стремиться построить длинную "гирлянду" из последовательных активных устройств. Значительно более целесообразно выделить магистраль, использующую минимальное количество оборудования. Пусть иногда понадобится "возвращаться" - расход кабеля при этом не так и велик…

Зато общая надежность значительно возрастет. Например, для недорогого П-296 (П-270) вполне достижимо 400-500 метров без повторителей. Значит, на сеть радиусом в 1,5 км (а это достаточно много) понадобится всего 4-5 устройств. В то время, как при построении "гирлянды" количество повторителей составит 15-20 штук.

При этом, по всей вероятности, придется отказаться от 100baseT в пользу 10baseT. Пусть медленнее, но надежнее. Не нужно хорошо разбираться в теории вероятностей, что бы сделать вывод о времени простоя сети при разных топологиях построения. Очевидно, что "гирлянда" будет больше ремонтироваться, чем работать.

В заключение, для иллюстрации общих принципов, хотелось бы привести схему вполне реальной (не придуманной) сети. Увы, карту расположение домов пришлось убрать из соображений безопасности прокладок.
