Типовые ошибки при монтаже разъемов

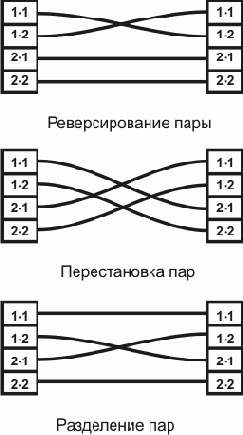

Рисунок 7.17. Типовые ошибки при монтаже разъемов



Типовые ошибки при монтаже разъемов.

  1. Реверсирование пары (Reversed Pair). На разных сторонах линии взаимно меняются номера контактов одной пары. Для 10/100baseT это не приводит к нарушению нормальной работы (за редчайшими, но возможными исключениями).
  2. Перестановка пар (Transposed Pairs). Подключение любой из пар к контактом другой пары на противоположной стороне линии. Практически всегда приводит к потере связи (исключение - активное оборудование, имеющее автоопределение перекрещенных линий).
  3. Разделение пар (Split Pair). Этот дефект в телефонии более известен как "разнопарка". К контактам разъема, предназначенным для подключения одной пары, присоединяются проводники из разных пар. Это приводит к резкому ухудшению электрических характеристик, но не всегда к полной невозможности работы линии. Поэтому, такой дефект может долгое время оставаться незамеченным, и перестать работать в самый неожиданный (или неприятный) момент.

Теоретически, при помощи различных схем и простых приборов (достаточной точности) можно измерить (или вычислить) все характеристики линии, описанные выше. Но на практике трудоемкость процесса столь велика, что для этого используются специальные полевые тестеры. Несмотря на их высокую цену, от $500 за прибор начального уровня, до нескольких тысяч (или более) долларов за промышленное устройство, они очень широко применяются при построении сетей.

Так как часто монтируют кабельные системы, и устанавливают активное оборудование разные бригады (или даже фирмы), то проверить функционирование сети при реальной работе затруднительно. Тем более, на уровне протоколов дать объективную оценку электрических параметров невозможно.

Поэтому именно результаты измерения являются основанием для принятия построенной сети заказчиком (результаты приемо-сдаточных испытании).

Тестеры всегда состоят из двух частей, базового блока и инжектора, подключаемых с разных сторон линии. За несколько секунд производится все измерения, результат которых, в зависимости от модели устройства, может быть показан, распечатан, занесен в память.

Кроме тестеров, в магистральных сетях часто используют рефлектометры, позволяющие получить представление о линии с помощью отраженного от неоднородностей сигнала. В локальных сетях они применяются очень редко из-за сложной трактовки результатов и высокой стоимости.

Вообще говоря, измерениям свойств линий можно посвятить не один параграф, а несколько больших и серьезных книг. Но если вернуться к реальности, то самый простой полевой тестер начального уровня стоит более $500. Поэтому в рамках данного материала целесообразно ограничиться описанием использования простого мультиметра. Оно будет кратко рассмотрено в следующих главах совместно с практическими вопросами прокладки кабелей.
