Конструкция муфты.

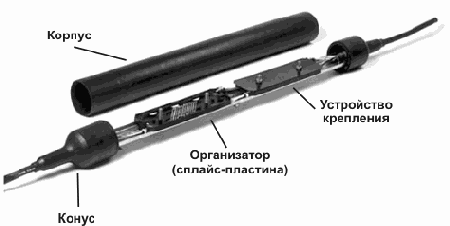

Рисунок 8.9. Конструкция муфты.

Конструкция муфт достаточно проста. Это герметически закрытый корпус, в котором размешен организатор световодов (сплайс-кассета), и предусмотрено крепление кабелей. В общем случае, муфта не предназначена для коммутации или обслуживания. Но многие конструкции позволяют выполнять частичную модификацию соединения без полной замены конструкции.

Согласно технических требований, муфты должны обеспечивать размещение в них запаса длин оптических волокон с диаметром укладки не менее 750 мм, быть стойкими к воздействию растягивающих усилий 50...80% от нормируемого растягивающего усилия кабеля, для монтажа которого они предназначены.

Можно попытаться классифицировать оптические муфты следующим образом:

по материалу корпуса: нержавеющая сталь, полиэтилен или различные конструкционные пластмассы (например полипропилен);

по способу герметизации корпуса и вводов оптического кабеля: при помощи термо-усаживающегося материала, либо механически при помощи стяжек, винтов и различных герметизирующих прокладок;

по месту применения: в грунте, в кабельной канализации, на воздухе, на опорах;

по способу ввода кабелей можно различать прямые, разветвительные и тупиковые муфты;

по емкости (количеству соединяемых волокон), и возможности ее модульного наращивания (увеличения количества сплайс-кассет).

В общем, можно сказать, что грань между оптическими шкафами и муфтами весьма условна. Есть достаточно примеров конструкций, которые могут быть с равным правом отнесены к любому из этих двух типов. Так, достаточно распространены муфты под размещение разъемных соединений. С другой стороны, часто используются шкафы для размещения сросток - например при переходе с одного типа кабеля на другой.

Но для потребителя это разнообразие очень удобно. Выбор конструкций большой, и всегда можно найти именно то, что наилучшим образом отвечает техническим потребностям.
