Принцип действия оптоволоконного разъема контактного типа

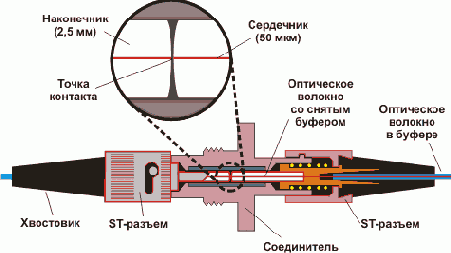

Рисунок 8.6. Принцип действия оптоволоконного разъема контактного типа
Основная масса разъемов выпускается по симметричной схеме, когда для соединения разъемов используется специальный элемент - coupler (соединитель). Получается, что сначала волокно закрепляется и центрируется в наконечнике разъема, а затем уже сами наконечники центрируются в соединителе.
Таким образом, можно видеть, что на сигнал влияют следующие факторы:
Внутренние потери - вызванные допусками на геометрические размеры световодов. Это эксцентриситет и эллиптичность сердцевины, разность диаметров (особенно при соединении волокон разного типа);
Внешние потери, которые зависят от качества изготовления разъемов. Возникают из-за радиального, углового смещения наконечников, непараллельности торцевых поверхностей волокон, воздушного промежутка между ними (френелевские потери);
Обратное отражение. Возникает из-за наличия воздушного промежутка (френелевское отражение светового потока в обратном направлении на границе стекло-воздух-стекло). Согласно стандарта TIA/EIA-568А, нормируется коэффициент обратного отражения (отношение мощности отраженного светового потока к мощности падающего). Он должен быть не хуже -26 дБ для одномодовых разъемов, и не хуже -20 дБ для многомодовых;
Загрязнение, которое, в свою очередь, может вызвать как внешние потери, так и обратное отражение.
Несмотря на отсутствие официально признанного всеми производителями типа разъема, фактически распространены ST и SC, весьма похожие по своим параметрам (затухание 0,2-0,3 дБ).
