Принцип сварки оптического волокна.

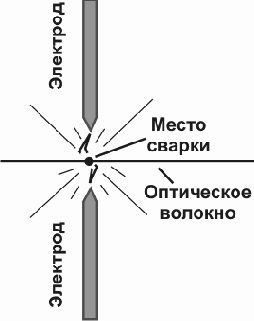

Рисунок 8.5. Принцип сварки оптического волокна.
Такое соединение надежно, долговечно, и вносит ничтожно малое затухание в оптический тракт. Но для сварки нужно весьма дорогостоящее оборудование (в районе нескольких десятков тысяч долларов), и сравнительно высокая квалификация оператора.
Обусловлено это необходимостью высокоточного совмещения концов волокон перед сваркой, и соблюдения стабильных параметров электрической дуги. Кроме этого, нужно обеспечить ровные (и перпендикулярные оси волокна) торцы (сколы) свариваемых волокон, что само по себе является достаточно сложной задачей.
Соответственно, выполнение таких работ "от случая к случаю" своими силами не рационально, и проще пользоваться услугами специалистов.
Так же подобный способ часто используется для оконечивания кабелей путем сварки волокон кабеля с небольшими отрезками гибких кабелей с уже установленными разъемами (pig tаil, буквально - поросячий хвост). Но с распространением клеевых соединений, сварка постепенно сдает позиции при терминировании линий.
Второй способ создания неразъемных соединений - механический, или с использованием специальных соединителей (сплайсов). Первоначальное назначение этой технологии - быстрое временное соединение, используемое для восстановления работоспособности линии в случае разрыва. Со временем, на "ремонтные" сплайсы некоторые фирмы начали давать гарантию до 10 лет, и до нескольких десятков циклов соединения-разъединения. Поэтому целесообразно выделить их в отдельный способ создания неразъемных соединений.
Принцип действия сплайса достаточно прост. Волокна закрепляются в механическом кондукторе, и специальными винтами сближаются друг c другом. Для хорошего оптического контакта в месте стыка используется специальный гель с похожими на кварцевое стекло оптическими свойствами.
Несмотря на внешнюю простоту и привлекательность, способ не получил широкого распространения. Причин этому две. Во-первых, он все-таки заметно уступает по надежности и долговечности сварке, и для магистральных телекоммуникационных каналов не пригоден. Во-вторых, он обходится дороже, чем монтаж клеевых разъемов, и требует более дорогого технологического оборудования. Поэтому, он достаточно редко применяется и при монтаже локальных сетей.
Единственное, в чем эта технология не знает себе равных - это скорость выполнения работ, и не требовательность к внешним условиям. Но этого на сегодня явно не достаточно для полного завоевания рынка.
Рассмотрим разъемные соединения. Если предел дальности действия высокоскоростных электропроводных линий на основе витой пары зависит от разъемов, то в оптоволоконных системах вносимые ими дополнительные потери достаточно малы. Затухание в них оставляет около 0,2-0,3 дБ (или несколько процентов).
Поэтому вполне возможно создавать сети сложной топологии без использования активного оборудования, коммутируя волокна на обычных разъемах. Особенно заметны преимущества такого подхода на небольших по протяженности, но разветвленных сетях "последней мили". Очень удобно отводить по одной паре волокон на каждый дом от общей магистрали, соединяя остальные волокна в коммутационной коробке "на проход".
Что основное в разъемном соединении? Конечно, сам разъем. Основные его функции заключаются в фиксация волокна в центрирующей системе (соединителе), и защите волокна от механических и климатических воздействий.
Основные требования к разъемам следующие:
На сегодня известно несколько десятков типов разъемов, и нет того единого, на который было бы стратегически сориентировано развитие отрасли в целом. Но основная идея все вариантов конструкций проста и достаточно очевидна. Необходимо точно совместить оси волокон, и плотно прижать их торцы друг к другу (создать контакт).
