Кодирование Манчестер-2, NRZI, MLT-3.

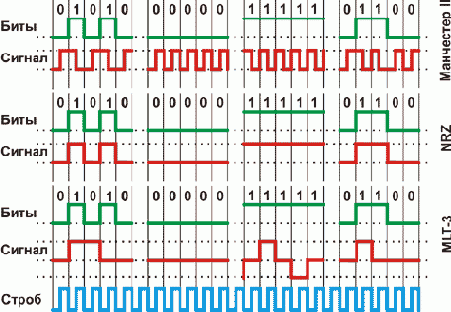

Рисунок 9.6. Кодирование Манчестер-2, NRZI, MLT-3.


Из рисунка легко видеть, что в этом случае сигнал имеет две несущие частоты. При передаче только нулей, или только единиц - 10 МГц, и 5 МГц при чередовании нулей и единиц.

Большое достоинство этого кода - отсутствие постоянной составляющей при передаче длинной серии нулей или единиц. Изменение сигнала в центре каждого бита позволяет не принимать специальных мер для синхронизации приема-передачи.

Следующий простейший двухуровневый код - NRZ (Non Return to Zero), или "без возврата к нулю". Нулевому значению соответствует нижний уровень сигнала, единице - верхний. Переходы электрического сигнала происходят на границе битов.

Достоинство кода в его простоте. Из рисунка видно, что кодировка по сути отсутствует. Еще один плюс - даже при самой неудачной последовательности данных (чередование нулей и единиц) скорость передачи данных вдвое превышает частоту. Для других комбинаций частота будет меньше, и при одинаковых битах частота изменения сигнала равна нулю.

К недостаткам NRZ (или инвертированного NRZI) можно отнести то, что он не имеет синхронизации. Поэтому, применяют искусственные меры - например не допускают появления длинных последовательности одинаковых байтов, или используют специальный стартовый служебный бит.

Используется кодировка NRZI в основном для работы с оптоволоконной средой (PHY FX), и протоколами 100Base-FX.

Код трехуровневой передачи MLT-3 (Multi Level Transmission - 3) несколько похож на NRZ, только с тремя уровнями сигнала. Единице соответствует переход с одного уровня сигнала на другой, и изменение уровня сигнала происходит последовательно, с учетом предыдущего перехода. Максимальной частоте сигнала соответствует передача последовательности единиц, при передаче нулей сигнал не меняется. Основной недостаток кода MLT-3 такой же, как и NRZ - отсутствие синхронизации.

Применение MLT-3 - сети 100base-T на основе витой пары (PHY TX). Наличие двух методов кодирования для протоколов одной скорости вызвано отличием физических сред. Для оптоволокна технически невозможно использовать кодирование, отличное от двухуровневого, но оно имеет достаточно широкую полосу пропускания. С другой стороны, витая пара очень критична к полосе пропускания, и трехуровневое (или пятиуровневое для 1000base-T) кодирование позволяет значительно снизить частоту несущей.

На рисунке 9.7. электрические сигналы изображены в виде прямоугольников. Но в реальности формировать такую их форму очень сложно, и применяются гармонические (синусоидальные) колебания. Если говорить точнее, то используется сумма основной составляющей (несущей частоты), и высших гармоник, задающих форму импульсов. Совокупность нескольких таких колебаний называется спектр.
