Определение коллизий

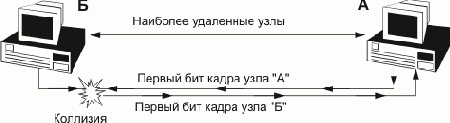

Рисунок 9.4. Определение коллизий



Определение коллизий.

Строго говоря, кадры формируются, и повторяются при коллизии на МАС-уровне. Но состояние среды определяется на физическом уровне, и именно он определяет ход процесса доступа к среде. Однако, разделять описание по разным пунктам не целесообразно.

Для передачи в Ethernet выбран минимальный размер кадра на MAC-уровне 512 бит, или 64 байта. При скорости 10 Мбит/c для передачи требуется 51,2 мкс. Самая неблагоприятная ситуация возникнет, когда узел сети "Б" начнет передачу перед самым приходом пакета от узла "А", начавшего передачу ранее. В этом случае сигнал "Б" должен достигнуть узла "А", раньше, чем он закончит передачу.

Нужно специально отметить, что в описании процесса распознавания коллизий часто используется термин "столкновения" пакетов, с последующим его распознаванием передатчиком. Это совершенно не верно отражает происходящие физические процессы, но, вероятно, повышает наглядность объяснения.

Скорость распространения электромагнитного или оптического сигнала в среде передачи составляет около 2/3 от скорости света в вакууме (3х108 м/c), или 200 м/мкс. Несложно подсчитать, что за 51,2 мкс сигнал успеет пройти почти 12 километров. Соответственно, расстояние между узлами может составлять до 6 километров, если не происходит задержек по другим причинам. В реальности это неизбежно происходит в тракте сетевого адаптера и на повторителях (хабах).

Сложно сказать, что учитывали разработчики при выработке стандартов на 10Base5, но в нем максимальное расстояние между узлами составляет 2500 м. Далее, в 10baseT, оно еще уменьшилось до 500 за счет сохранения прежнего количества повторителей - но без какого-либо технического обоснования. В Fast Ethernet (100 Мбит) кадр передается в канал всего за 5 мкс, поэтому ограничения на расстояния намного более жесткие.
