Реальный вид сигнала при использовании протокола 100baseT (MLT-3).

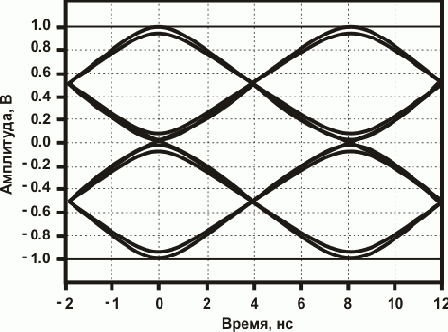

Рисунок 9.7. Реальный вид сигнала при использовании протокола 100baseT (MLT-3).


В теории, цифровой метод передачи позволяет восстановить исходный сигнал только несущей спектра. Но в реальности удовлетворительной помехоустойчивости удается достигнуть только с использованием первой гармоники. Это удваивает ширину спектра, необходимого для передачи сигналов.

Так, из рисунка 9.7. можно видеть, что для передачи 100 Мбит информации с использованием метода кодирования MLT-3, необходима несущая, частотой 25 Мгц. С учетом первой гармоники, требования повышаются до 50 МГц. А с учетом избыточного кодирования 4B/5B, необходимо уже 62,5 МГц.

Аналогично, для передачи 10 Мбит с кодировкой Манчестер-2, требуется полоса пропускания в 20 Мгц. Эта величина окончательная, так как в этом случае избыточное кодирование не применяется.
