Порта ввода-вывода.

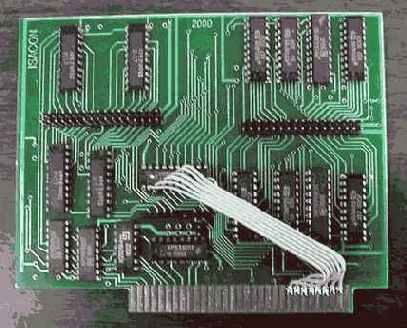

Рисунок 7.3. 32/32 порта ввода-вывода.
В небольшой серии (50 шт.) ее цена составила менее $10.
В случае, если 32 порта ввода и 32 порта вывода недостаточно, можно использовать схему активной матрицы. При ее использовании возможно управлять любым разумным количеством устройств (для матрицы 32*32 - 1024 устройства). Кроме того, матрица позволяет хорошо экономить на гальванической развязке (а ее стоимость около $0,3-0,4 за линию).
При проектировании платы в спешке не были учтены кое-какие мелочи, например неудачно расположены выходные разъемы. Но в целом, изделие показало себя вполне надежным и полностью пригодным для решения поставленной задачи.
3. Блок питания.
Был использован обычный импульсный блок питания от РС-совместимого компьютера 220/12(5) В. С него сняли металлический корпус, выпаяли лишние разъемы, убрали выключатель 220 В. Вентилятор так же был снят.
Проведенный эксперимент показал, что при использовании маломощных (на 2000 год) компьютеров (486/66, Р1/75) и отсутствии энергопотребляющей периферии, вполне хватает даже штатных радиаторов. Можно было заменить штатные радиаторы на самодельные большего размера, но это не потребовалось. Стоимость блоков питания при оптовой закупке менее $10.
4. Компьютер.
Макет собирался на 486-40МГц, 8 Мб ОЗУ. Стоимость его составила порядка $15 Единственный уязвимый узел - жесткий диск - в системе коммунального компьютера не использовался. Так же надо сказать, что условия в лифтовых сравнительно мало отличаются от комнатных. Температура не падает ниже нуля. Влажность невелика. Пыль не страшна системе, установленной в закрытом корпусе, без принудительного охлаждения.
При возможности, использовался процессор на минимальной частоте - для сокращения до минимума теплоотдачи. Вместо вентилятора охлаждения процессора применялся радиатор от P1 с увеличенной поверхностью.
5. Сетевая плата.
Стандартная плата ethernet под ISA слот, на 10 Мбит. Реально на блоки устанавливался один из распространенных вариантов на чипе UMС 9008, зарекомендовавший себя весьма устойчивым в работе.
Для загрузки использовался bootrom с "самодельной" прошивкой под Linux. Прошивка и серверный софт обеспечивают запуск при самых "кривых" вариантах перезагрузки. Надежность системы была в полной мере оценена при полевых испытаниях, совпавших с грозовым сезоном. Стоимость c микросхемой bootrom составила $12.
6. Устройство аппаратного согласования (УАС).
Служит для управления речевым каналом или другими специфическими устройствами, используемыми в лифтовой голосовой связи. Коммутация осуществляется при помощи портов платы цифрового ввода-вывода. Диспетчер по вызову (или без такового) может удаленно с сервера подключать к усилителю нужную линию. При этом для вызова и передачи голосовой информации используется только одна медная пара.
Так же на плате УАС размещена гальваническая развязка датчиков типа сухой контакт. С их помощью можно получать служебную лифтовую телеметрию, показания датчиков охраны, т.е. управлять или контролировать практически любую систему.
Для сохранения работоспособности в самых неблагоприятных условиях коммутация собрана на реле (дорого, но надежно). Белые корпуса - гальваническая развязка.
