Интернет через Ethernet


Разделка П-296 закончена.

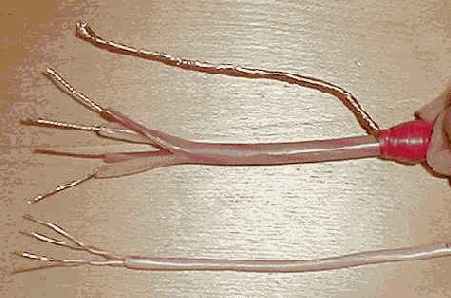

Рисунок 1.61. Разделка П-296 закончена.



Разделка П-296 закончена

После разделки П-296 можно делать соединение - для которого применяют следующие способы:

  • Присоединение витопарного кабеля скруткой (спайкой).
  • Разделка кабеля П-296 в розетке (в кроссе).
  • Соединение П-296 с витой парой при помощи Scotchlok (или подобных устройств).

Наиболее дешевым и качественным (как ни странно) является соединение при помощи обычной скрутки. К сожалению, оно не слишком симпатично на вид, поэтому часто его не применяют из-за имиджевых соображений. Второй минус данного способа - большая трудоемкость создания качественного контакта.

Не обходится и без небольших тонкостей. Если линия предназначена для работы с 100baseT, и на большой дистанции, рекомендуется стыковать витую пару с П-296 так, что бы направление повива обоих кабелей не менялось в месте соединения. Ну а про желательность минимального расплетения пар говорить, полагаю, излишне...

Тем не менее, способ очень распространен - его результат можно видеть на следующей иллюстрации:
