Вид линии после перетяжки кабеля.

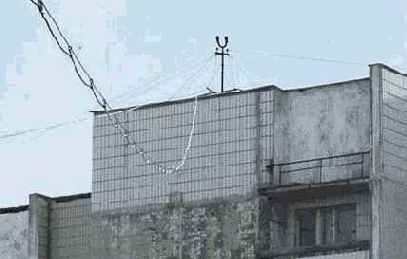

Рисунок 1.48. Вид линии после перетяжки кабеля.



Вид линии после перетяжки кабеля

По завершению протяжки нужно "не в натяг" зафиксировать концы кабеля.

Следующий способ (подвес на "спирали") более прогрессивен. Он быстрее, менее трудоемок, и вместе с тем обеспечивает значительно лучшую защиту кабеля. Минус - не слишком симпатичный вид линии после протяжки.

Спираль представляет из себя плотную пружину из проволоки толщиной около 1,5-2 мм, с диаметром витков около 100 мм. Наматывают ее, как правило, на обычном токарном станке с самым минимальным набором приспособлений. Соотношение длины спирали в начальном состоянии и после растяжения задать сложно, но легко можно регулировать в процессе протяжки добавляя или убирая витки с линии.

В своей основе технология подвеса кабеля "на спираль" очень проста. Во первых, протягивается проволока (или трос). Причем сразу натягивается, и хорошо закрепляется. Особенно это удобно на больших пролетах, где вес имеет большое значение. Желательно только до этого надеть на проволоку "спираль". Но можно легко это сделать и после - последовательной навивкой.

Во вторых, внутрь "спирали" пропускается кабель, конец которого вместе с концом "спирали" привязывается к ранее протянутой веревке. Все готово для протяжки кабеля - как это и отражено на первой части рисунка.
